Устройство сигнала УСС

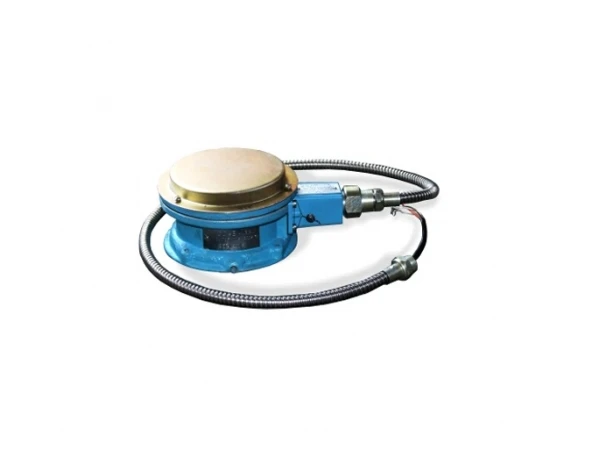

Устройство съема сигнала (УСС) - предназначено для преобразования величины угла поворота вала в электрические импульсы с последующей передачей их по линии связи. Может устанавливаться на счетчики типа ПЖ, ППО и ППВ. Работает совместно с вторичным прибором ВП-5 или с контроллером типа КУП с электронным цифровым отсчетным указателем разового и суммарного учета. Длина линии связи до 1500 м. УСС применяются для работы при температуре от минус 40°С до плюс 50 °С и относительной влажности до 95 ± 3%. УСС имеют маркировку взрывозащиты — 1ExsIIТЗ и устанавливаются во взрывоопасных зонах.

Преимущества:

• - Уникальное оборудование от производителя!
• - Простое, надежное и недорогое решение,
• - Исполнения для разных типов счетчиков ППО,
• - Исполнение для «северных» условий – ХЛ2,
• - Совместимо с большинством контроллеров ГЛОНАСС/GPS российского производства – ПОРТ, АВТОГраф, Галилео, Омникомм и т. п.

УСС и ГЛОНАСС/GPS мониторинг

УСС позволяет преобразовывать вращение вала счетчика в электрические импульсы, которые в свою очередь регистрирует прибор ГЛОНАСС/GPS мониторинга.

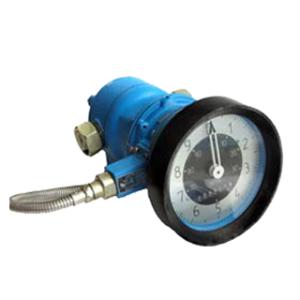

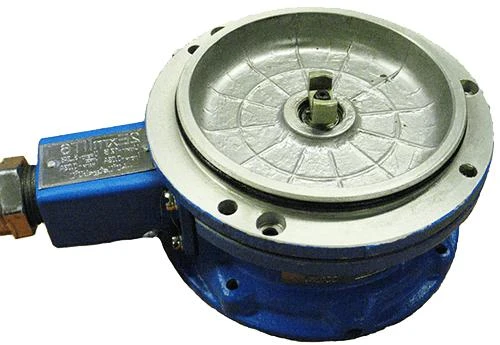

УСС устанавливается между счетчиком и стрелочным указателем, внутри находится диск с широкими прорезями и оптопары, считывающие прорези и преобразующие их в импульсный сигнал. Установка устройства достаточно проста: оно помещается между основой счетчика и циферблатом, как приставка, циферблат крепится непосредственно на УСС. Провод прокладывается в защитной гофре. Устройство запитывается от 12В.

Устройства съема сигнала производятся и в северном исполнении УСС Б-25 ХЛ2 и УСС Б-70 ХЛ2. Также имеются другие опции.

Исполнение УСС различается по применяемости устройства и цене импульса, а также по устанавливаемому в устройство преобразователю.

Серийные исполнения: УСС-Б-25 (345.00.00.00); УСС-Б-70 (345.00.00.00-03); УСС-Б-50 (345.00.00.00-04) — все прочие исполнения изготавливаются по индивидуальному заказу.

Исполнение Преобразователя зависит от датчика, который входит в состав преобразователя и Переходника, а также наличия металлорукава. Стоимость разных исполнений отличается. Главное отличие исполнения датчиков — длина кабеля, а для северного исполнения ХЛ2 используется морозоустойчивый тип кабеля SIHF. Стоимость разных исполнений отличается.

Для правильного подбора исполнения УСС и запасных частей к нему важна точная информация — в составе, какого оборудования (и какого года выпуска) используется УСС.
